2 區防爆伺服電機Ex n保護方法將一組不同且簡化的保護方法組合在一起,例如根據需要保護的設備類型使用的遏制、隔離和預防。這些保護方法中的每一種都只能在正常操作的情況下防止爆炸性環境的點燃,因此沒有考慮故障或異常操作情況的假設。由于所有這些原因,Ex n 保護類型僅適用于 2 區。
2 區實際上被定義為在正?;顒?dòng)期間形成由空氣和易燃物質混合物組成的爆炸性環境的區域。氣體、蒸氣或霧的形式,如果發生這種情況,只是持續時間很短。因此,在2區中產生爆炸性環境的可能性極低。出于這個原因,2 區無火花防爆伺服電機比 1 區的隔爆伺服電機便宜。再加上 2 區是工業廠房?jī)?nèi)最廣泛的危險區,多年來已經記錄了適用于該領域的產品呈不斷增長的趨勢。
在 Ex n 保護范圍內,設備分為“無火花”和“火花”設備,它們?cè)谡_\(yùn)行時會產生電弧、火花或高表面溫度。
基于此,我們區分了5種保護類型:
Ex-nA:無火花電氣設備
Ex-nC:火花電氣設備
Ex nR:限制呼吸外殼
Ex-nL:能量限制設備
Ex-nP:簡化的加壓設備
1.Ex-nA – 無火花設備的保護模式,在正常運行時不會產生電弧、火花或過熱,因此爆炸風險最小。這種類型的保護可應用于電機、接線盒、接線板、插座和插頭以及照明燈具。
2.Ex-nC – 閃光電氣設備的保護模式。在這種保護模式中,有不同的技術旨在防止易燃物質與閃光部件之間的接觸。可用的技術有:
? 封閉式防爆裝置:旨在避免爆炸蔓延的特殊裝置安裝在設備內部。作為 Ex d 類型的保護,這種方法允許設備內部發生爆炸的可能性,但試圖控制損壞。
? 密封裝置:將裝置作為一個整體處理,并給出基于隔離原理的結構細節,通過焊接、釬焊或熔合將裝置與外部大氣永久密封。
? 密封裝置:將裝置作為一個整體處理,由于其特殊結構,在正常使用期間不能打開,并能有效地密封以防止外部周圍環境的進入
? 非易燃部件:處理具有電氣特性的部件觸點,通斷型,不會引起周圍大氣著火
3.Ex-nR - 帶有限制呼吸外殼的電氣設備。保護是通過功率耗散限制以及設備與周圍環境之間的溫度增量來保證的,因此一旦斷電所產生的低壓將在標準規定的有限時間內延遲爆炸性環境的進入。該設備必須配備一個特殊的連接,可以檢查呼吸特性。
4.Ex-nL – 適用于那些由于設備本身散發的能量水平低而不可能發生爆炸的設備的保護模式。
5.Ex-nP:在設備內部產生過壓的保護模式,其中有閃閃發光的部件,使外部潛在爆炸性環境具有較低的壓力,因此無法進入設備。

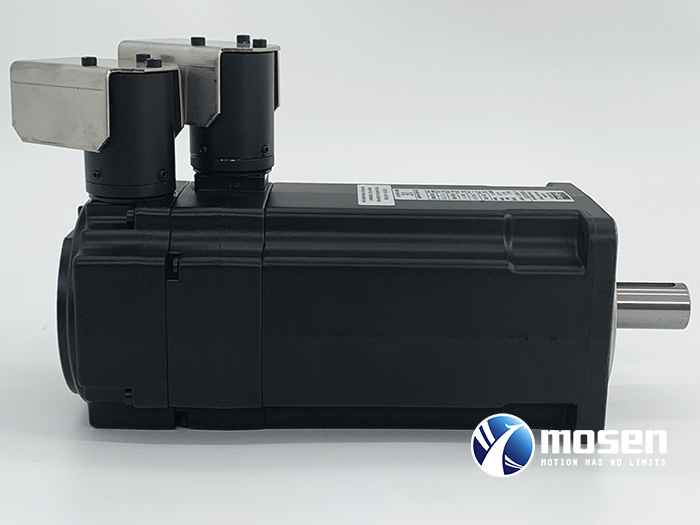

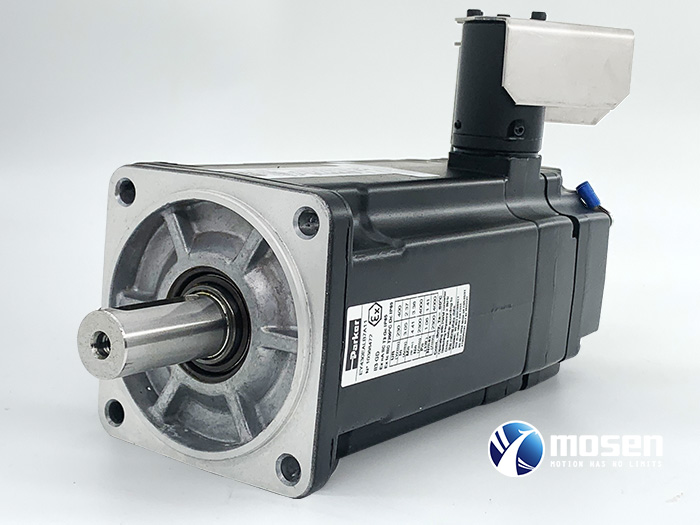

派克克漢尼汾防爆伺服電機 EY 系列 ATEX 級PMAC(永磁交流)伺服電機。經認證可在高達40 或 60°C 的ATEX 區域 2(用于氣體和粉塵環境)中安全運行,具有成本效益的新型伺服電機可實現高達 6800 rpm 的速度和高達 6.5 kW 的功率輸出。
派克防爆伺服電機 EY 系列設計用于要求緊湊性和動態運動以及扭矩、速度或定位控制的應用,非常適合包括包裝行業的灌裝機、油氣閥門執行器、汽車行業的噴漆車間機器人和飼料廠在內的應用。食品部門。
除了堅固的外殼外,新型伺服電機的特殊功能還包括通過位于定子內部的 PTC 熱敏電阻提供熱保護,以便在過熱時發出警報。如果需要,它可以直接連接到驅動器 - 熱傳感器不是法規強制要求的,但在標準 EY 中可用以提高安全性(不需要額外的 ATEX 設備)。還包括連接器上的不銹鋼保護,這一設計特征可避免在負載下斷開連接,并將抗震性提高至 7 焦耳。
帶有 CE 和 IECEx 標志的新型防爆無刷伺服電機提供 70、100、130 和 155 毫米框架尺寸??蓪?shí)現 2 至 41 Nm 的連續扭矩,以及 79 至 9200 kg/mm2 的慣性。此外,還提供光滑的鍵槽軸或制動器變體,而進一步的優勢包括解析器或無傳感器反饋、自然冷卻和 IP65 防護等級。
EY 系列符合 2014/34/EU 指令,其特點是慣性低,可在較寬的速度范圍內提供出色的運動質量和高扭矩輸出。與同類異步電機相比,10 極伺服電機的緊湊度高達五倍。重要的是,該系列與所有品牌的驅動器兼容,如果需要,可以作為包含標準電纜和驅動器以及 ATEX 級減速機和電動缸的完整包裝提供。EY 系列補充了派克現有的適用于 ATEX Zone 1 環境的 EX 系列。
