隨著工業4.0的革新,自動化行業得到迅猛發展,易燃易爆的危險環境越來越多,市場對防爆伺服電機的需求日趨旺盛,在選擇防爆電機時,了解防爆等級,了解防爆電機銘牌上的防爆標志能幫助我們更好地選擇產品。
下面杭州摩森機電以派克防爆伺服電機EX銘牌上的標志為例進行解析。
1、市面上的防爆電機被劃分為:
I類設備(礦用設備:M1類和M2類)和Ⅱ類設備(非礦用設備;1類、2類和3類);I類沒備一用于礦井地下部分的設備和用于這些礦井地面設施部分的設備,能因沼氣和/或易燃粉塵而發生危險。
IⅡ類沒備一用于能因爆炸環境而發生危險的其他場合的設備。現在市面上的防爆電機大部分屬于 II 類防爆電機,主要在爆炸危險場所運行時,具備不引燃爆炸物質的性能,其表面的最高溫度不得超過作業場所危險物質的引燃溫度。
2、ATEX94/9/EC指令根據安裝設備的保護水平,可將設備劃分為三個類別:
(1)1類(Category1)一非常高的防護水平
(2)2類(Category2)一高防護水平
(3)3類(Category3)一正常的防護水平
3、爆炸性環境類型:即G(氣體、蒸氣或薄霧)和D(粉塵)
防爆電氣設備分類 | 使用區域(IEC Zone) | |
中國IEC(Group) | 歐洲(Gategary) | |
I類(煤礦) | M1 | 0 |
M2 | 1 | |
2 | ||
II類(工廠—氣體) | 1G | 0 |
2G | 1 | |
3G | 2 | |
III類(粉塵和纖維) | 1D | 20 |
2D | 21 | |
3D | 22 |
防爆電氣設備分類 | 使用區域(IEC Zone) | |
中國IEC(Group) | IEC設備保護等級EPLS | |
I類(煤礦) | Ma—很高 | 0 |
Mb—高 | 1 | |
2 | ||
II類(工廠—氣體) | Ga—很高 | 0 |
Gb—高 | 1 | |
Gc—一般 | 2 | |
III類(粉塵和纖維) | Da—很高 | 20 |
Db—高 | 21 | |
Dc—一般 | 22 |
4、防爆設備的防爆型式分成以下幾類:隔爆型,防爆標志為 “ d”;增安型,防爆標志為 “e”;本質安全型,防爆標志為“i”正壓型,防爆標志為“p”等。
5、Ⅱ類設備進一步細分為:IⅡA類(丙烷);ⅡB類(乙烯);IIC類(氫氣);Ⅱ類(所有氣體)。
防爆電氣設備的類別及溫度組別應高于危險環境中爆炸性氣體的分類、分組。當存在兩種以上易燃性物質形成的爆炸性混合物時,應按危險程度較高的級別和組別選用防爆電氣設備。
爆炸性氣體或蒸氣按其最大淺驗安全間隙(MESG)和最小點燃電流(MlC)可分成ⅡA、IⅡB、IIC三大類。
例如:IⅡA類氣體有:甲烷、苯乙烯、甲苯、一氧化碳、丙酮等T1溫度組別;丙嬌、乙苯、甲醇、甲酸乙脂等一T2溫度組別;丁烷、石油、燃料油、乙醇等一T3溫度組別;亞硝酸乙脂To溫度組別。
IⅡB類氣體有;丙烯睛一T1溫度組別;乙烯一T2溫度組別;丁烯整一13溫度組別。
IIC類氣體有:氫T1溫度組別;乙炔一T2溫度組別;二疏化碳一T5溫度組別。
防爆電氣設備的類別:ⅡC>ⅡB>ITA;防爆電氣設備的溫度組別:T6>T5>T4>T3>T2>T1;注:本質安全型及隔爆型防爆電氣設備有ⅡA、ⅡB、IIC分類外,其它防爆類型無類別規定。

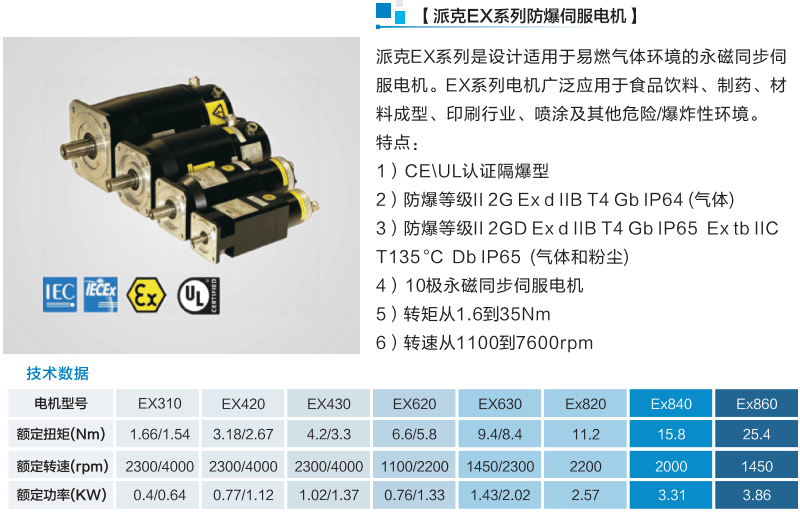

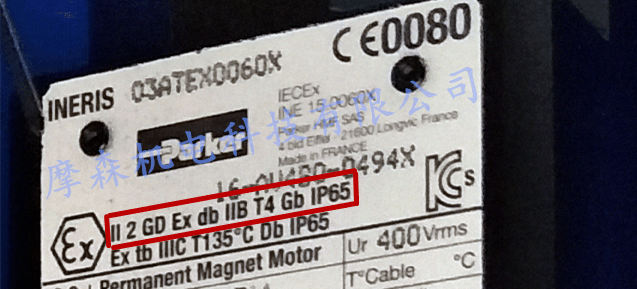

所以派克防爆伺服電機Ex系列防爆等級:II 2G Ex d IIB T4 ,含義:
設備類別 II-非礦用設備
防護等級 2-高防護等級
防護等級 G-氣體環境
防爆聲明 EX-歐盟防爆認證
防爆形式 d-隔爆型
氣體分類 IIB-氣體組別(乙烯)
溫度組別 T4-溫度組別(≤ 135℃)

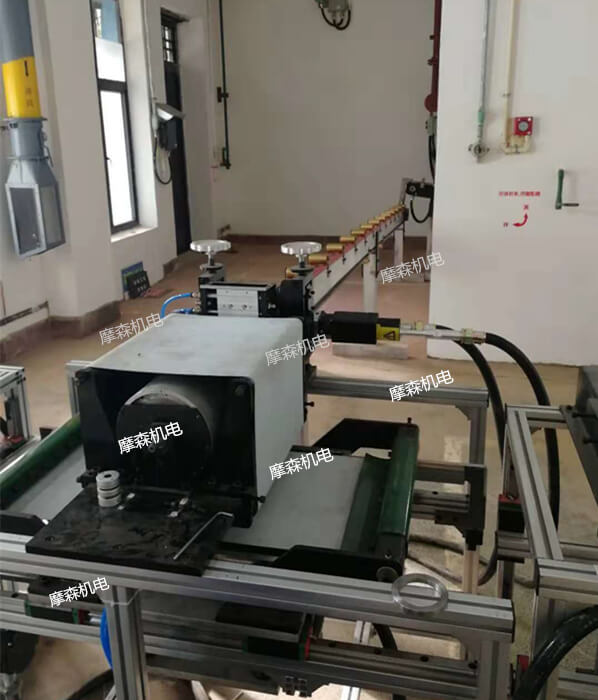

杭州摩森機電從事防爆伺服電機銷售多年,下面分享一個派克EX系列防爆伺服電機和百格拉防爆步進在固體火藥生產線上的應用案例
1、客戶應用設備:固體火藥生產線
2、客戶要求:乙醚工況,固體火藥自動拉條、自動定長裁切,類似面條自動生產設備
3、摩森機電方案配置:
上位控制:西門子PLC;
派克防爆伺服電機:EX310+C3S025 1套
摩勒森減速機:MF060 1臺
百格拉防爆步進電機:EXRDM3913/50N 4臺
杭州摩森機電從事防爆伺服電機銷售多年,擁有豐富的成功案例和強大技術團隊支持,可以點擊我們官網(杭州摩森機電科技有限公司)點擊了解更多,有任何技術問題也可以互動溝通,希望大家都能選擇適合自己的防爆伺服電機產品。
