優質級齒輪齒條:細節與眾不同
發布時間:2018-09-30 作者來源:摩森機電 訪問次數:3530

在精密齒條驅動器市場中,Quality 6或Q6齒條是最常見的,但這種質量究竟是什么呢?


在實踐中,每個供應商似乎有所不同。所有供應商唯一的共同點就是每米的長度偏差!例如,如果您訂購質量好的6齒架,您不知道接受哪種熱處理和硬度。因為硬度是進給力的量度,所以這個事實通常比精度更重要。來自Apex Dynamics質量6的齒形齒條有不同的版本,我們在本文中將它們傳遞給它們。


如果您想了解所有規格,可以在我們的目錄中找到。前12頁包括技術規格,如直線度,垂直度,平行度,切削深度,對稱性,螺旋角或壓力角偏差,表面粗糙度和退磁規格。

Apex Dynamics將質量等級6定義為每齒<8 um的緊急偏差; 總應急偏差<34 um / m,螺旋角偏差<10 um。我們市場上的同事有時會使用總應急偏差的術語,例如<15 um / 300 mm或“位置精度:1”。難以將機架相互比較的良好基礎!


Apex Dynamics提供以下質量的機架:

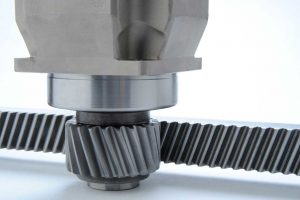

質量6機架

具有以下特征的最高標準:

1)牙齒連續感應硬化和磨削

2)各方都銳化了

3)模塊2的切向力或進給力為8.870 N.

4)最長可達2米

5)例如,它用于高端加工中心,門戶和彎曲機。所有高精度應用都具有高扭矩和相對較大的動態性能。

由于這些機架經過大量處理,并且對于某些應用不是必需的,我們有許多替代方案具有相同的準確度但具有不同的處理方式:


特定應用質量6齒輪架版本

這些版本專門針對特定應用或情況量身定制:

  • 質量6M(銑邊)

  • 質量A(帶有用于線性導向的安裝孔)

  • 優質6C(碳鋼)

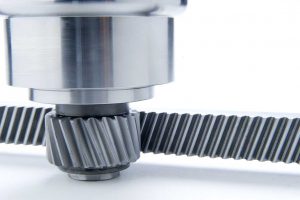

質量6M(銑邊)機架

使用這種類型的齒條,齒被磨削,但是其他側面被銑削而不是磨削。齒條的精度是相同的,但是由于銑削,表面粗糙度稍高。

模塊2處的切向或進給力也高達8.870 N.

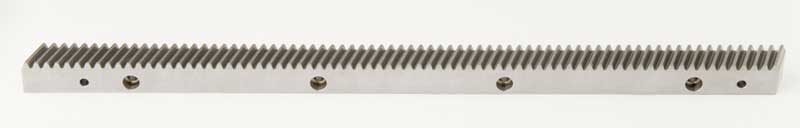

質量6A(帶有線性導向安裝孔)機架

這種類型的支架具有安裝孔,用于相對于牙齒旋轉90度或180度的線性引導件。直接安裝導軌可確保實現最高的運行精度,并且可以非??焖俚赝瓿上到y(tǒng)的調整。事實上,這是機架“質量6”,帶有額外的安裝孔。

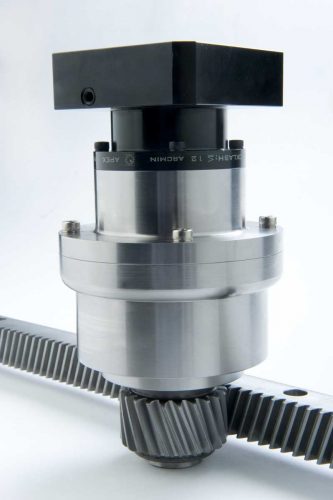

優質6C(碳鋼)機架

與我們在這個品質級別的其他齒輪架不同,這種齒輪架沒有硬化,但是齒已經磨尖了。因此,m = 2時的切向力或進給力高達1940Nm。該物種長度可達1米,例如用于激光切割機和其他具有較低扭矩和較低動態的應用,但必須準確。




最大的危險是,例如,基于價格,您可以為您的應用選擇錯誤的質量級機架。如果將標準6與6C進行比較,則精度相同,而6C則便宜很多。但不同的是,這對夫婦,標準質量6可以傳輸4倍的扭矩!因此,您必須了解對您的應用重要的所有因素。

我們很樂意幫助您精確選擇適合您應用的組件。我們?yōu)槟峁┚€性驅動器的建議以及公差和規格的所有見解。Apex Dynamics以其短而可靠的交貨時間而聞名于市場,也適用于貨架和小齒輪
