減速機中扭矩的重要性
發布時間:2018-08-23 作者來源:摩森機電 訪問次數:3675

這種情況經常發生??蛻粼诩埳显O(shè)計了一個驅動系統,但實際操作中,系統并不按計劃工作。很奇怪,因為如果齒輪箱的名義扭矩等于或高于應用所需的扭矩,那就沒問題了,對吧?不幸的是,并非總是如此,人們也并非總能選擇正確的齒輪箱。事實上,有些齒輪箱還有一個”"必要"的傳動扭矩需要考慮進去,這會使你更加偏離規格!因此,在本文中我們將給出一個具體示例,并解釋一下在實踐中常用的各種"旋轉"扭矩。



空載運行扭矩對包裝機中的減速機至關重要

最近我們收到了以下問題:一位客戶在他們的包裝機上使用了一個蝸輪減速機,63框架尺寸,比例為28:1,因為他需要100轉的輸出來驅動推動器。500W的伺服電機最大轉速為2.800轉/分,紙上是理想的組合。但是,他認為輸出扭矩為1.5 x 28 =約。42 Nm,并保持所需的輸出速度。但他沒有留下任何扭矩!



即使在他使用了一個更大的伺服電機之后,他仍然沒有留下足夠的扭矩來驅動推動器。在我們完成伺服電機和變速箱的規格后,我們看到齒輪的空載運行扭矩為1.6 Nm!換句話說:伺服電機可以為變速箱供電,但沒有負載儲備。在2,800轉/分時,1.6牛米的空載運行扭矩是500W的功率損耗,而不是真正的經濟驅動!

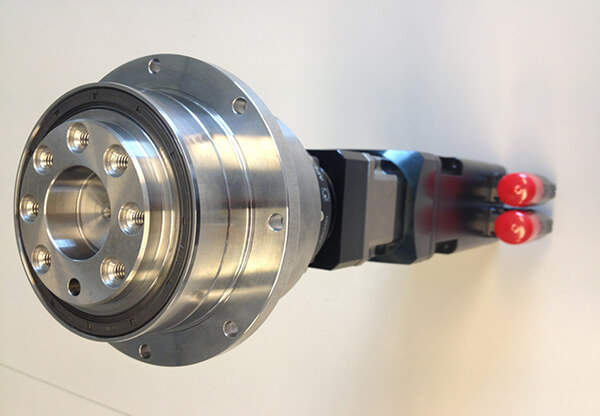

Apex Dynamics推薦PIIR系列,因為該減速機系列的空載運行扭矩為0.25 Nm。驅動系統現在運行令人滿意,動態行為要好得多?,F(xiàn)在,該機器可以更快地完成其循環,實現所需的扭矩,并且整個動力系統的投資顯著下降。


各種“旋轉”扭矩對減速機很重要

實現我們的口號“跑得更快”當然意味著我們可以幫助我們的客戶為您的應用選擇合適的減速機。但是我們的經驗告訴我們,他們希望自己解決這個問題!因此,我們列出了我們在日常實踐中經常使用的各種術語。




T 2N   或T 2nom

 最常見的扭矩,通常最重要的是額定扭矩。這是可以長時間傳輸變速箱而沒有任何中 斷的扭矩。該扭矩也稱為RMS扭矩(均方根),可使用我們目錄中列出的公式計算。

T 2B   或T 2max

瞬間傳遞變速箱的最大扭矩。也稱為加速度或峰值扭矩。(T 2B中的“B” 表示德語“Beschleunigung”,表示加速度)這是每個循環可能發生的最大扭矩。如果超過該扭矩,則會對使用壽命產生影響。

T 2not    緊急扭矩

這個扭矩實際上是齒輪箱的設計扭矩,沒有額外的安全性。建議不要使用此值進行計算,但它確實可以深入了解所應用的安全性。在變速箱的使用壽命期間,該扭矩可能會發生1,000次,但任何制造商都不能保證。Apex Dynamics在行星齒輪箱中使用了3的安全系數。例如,如果設計扭矩為300 Nm,則額定額定扭矩為100 Nm。

T mot     slip

電機軸夾在變速箱的空心輸入軸中。該扭矩顯示電機軸何時開始在齒輪箱內滑動。(注意:高精度或伺服電機齒輪箱從不使用鑰匙!)如果電機軸滑動會產生嚴重后果:驅動器失去位置并可能出現危險情況。Apex Dynamics以5倍的安全性計算以防止這種情況發生。

T 01     斷開扭矩

為了使齒輪箱運動所需的扭矩,換句話說:為了克服靜止時的內部摩擦。數字越小,效率越高,電機的動力就越大。如果驅動器從靜止不動到平穩,則可以使用低斷開扭矩。

T 012    空載運行轉矩

這是在20攝氏度的環境中在3000rpm的負載輸入下旋轉變速箱所需的扭矩。數字越小,驅動器的效率越高。當能量稀缺時,這可以具有優勢。例如,在AGV等電池供電設備中。

T 210    反向驅動扭矩

這是為了反向驅動變速箱所需的扭矩。如果您想將變速箱用作加速器,或者也可以在例如用于進給皮帶的舞者時由負載驅動,則低反向扭矩可能是有趣的。



只是為了完整性:彎曲扭矩(M2K)不是旋轉扭矩!該扭矩說明了齒輪箱的徑向剛度(偏轉)。

上面的列表并不完整,但我們已經討論了最常見的旋轉扭矩。您是否有一個沒有描述的應用程序或者您有一個非常具體的問題?
我們很樂意親自幫助您,與我們聯系。
