機械和移動設備是現代自動化行業所有領域的重要組成部分,但當工作環境中存在潛在爆炸性時會發生什么?
所有運動控制都會產生摩擦力,并且在足夠大的范圍內,可以提供熱量或點火源。一個簡單的開關可以被視為潛在的點火源。因此,機械和設備OEM必須使用經過測試,評定和認證的運動控制組件以便安全使用。 工作場所的爆炸性環境可能由易燃?xì)怏w,霧氣或蒸氣或可燃粉塵引起。如果有足夠的物質與空氣混合,那么它所需要的只是點火源引起爆炸。
ATEX指令
ATEX指令,即歐洲委員會采用的“潛在爆炸環境用的設備及保護系統”(94/9/EC)指令。這個指令覆蓋了礦井及非礦井設備,與以前的指令不同,它包括了機械設備及電氣設備,把潛在爆炸危險環境擴展到空氣中的粉塵及可燃性氣體、可燃性蒸氣與薄霧。
該指令擬用于潛在爆炸危險環境的設備的制造商,應用ATEX指令條款并貼附CE標志,不用考慮應用其他更多的要求就可以在歐洲任何地方銷售其防爆設備。ATEX指令根據可能發生危險爆炸性環境的區域進行劃分。
概括的說,應用該指令有三個前提條件:
(1) 設備一定自身帶有點燃源;
(2) 預期被用于潛在爆炸性環境(空氣混合物);并且
(3) 是正常的大氣條件下。
該指令也適用于安全使用必需的部件,以及在適用范圍內直接對設備安全使用有利的安全裝置。這些裝置可以在潛在爆炸性環境外部。
ATEX94/9/EC指令根據安裝設備的保護水平將設備劃分為三個類別:
(2) 2類(Category 2)— 高防護水平
(3) 3類(Category 3)— 正常的防護水平

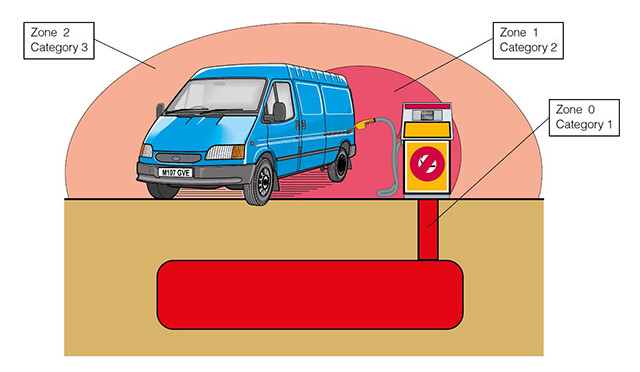

ATEX94/9/EC指令根據潛在爆炸環境分為三類別:
持續或長期出現(Gas Zone 1)
偶爾可能在正常操作中發生,通常每年10-1000小時(Gas Zone 1)
在正常操作中不太可能發生,但如果確實發生,它將持續一年不超過10小時的時間(Gas Zone 2)
如果設備被用于0、1或2區,則類目數字后跟一字母G(氣體、蒸氣/薄霧):
0區(Zone 0) | 1區(Zone 1) | 2區(Zone 2) |
1G類設備 | 2G 類設備 | 3G類設備 |
如果設備被用于20、21或22區,則類目數字后跟一字母D(粉塵):
20區 | 21區 | 22區 |
1D類設備 | 2D 類設備 | 3D類設備 |
指定運動控制解決方案
ATEX認證合格評定
擬用于潛在爆炸性環境的設備和保護系統向歐洲共同體市場投放之前,為了貼附CE標志,制造商必須使其產品按照ATEX指令規定的合格評定程序接受合格評定。指令要求制造商或制造商在歐洲共同體內設立的代理將產品向歐共體市場投放時,必須起草合格聲明,它是合格評定程序的一個組成部分。
CE標志
CE標志是強制性標志,符合ATEX指令的所有條款的產品必須貼附CE標志。因此,防爆產品貼附了CE標志是其符合ATEX指令的基本要求及已實施指令規定的合格評定程序的特殊證明。此外,成員國必須采取適當措施保護CE標志。
ATEX認證的意義
應用ATEX指令條款并貼附CE標志的制造商,他們擬用于潛在爆炸危險環境的設備不用考慮應用其他更多的要求就可以在歐洲任何地方銷售。這是快速進入有4億5千多萬公民的世界上最大的單一市場的有效方法。所以歐洲ATEX防爆指令的實施,促進了潛在爆炸性環境用設備及保護系統在歐洲市場的貿易流通,為確保人身健康及財產安全提供了保障,這對制造商、用戶和最終消費者都有利。并且,不論采用老方法還是今后采用新方法防爆指令,都對建立歐洲內部單一市場、消除貿易技術壁壘、保證擬用于潛在爆炸危險環境的設備在其成員國間自由流通具有重大貢獻。密切關注ATEX指令的發展變化,熟悉它的實施方法,對如何采用ATEX指令使防爆產品進入歐洲市場具有重要意義。
