進口防爆伺服電機在自動噴膠機(汽車噴涂)應用
發布時間:2018-07-06
作者來源:摩森機電
瀏覽量:4207
應用設備:汽車噴涂-自動噴膠機
設備用途:用于汽車零部件、金屬橡膠件、減震器金屬件膠粘合劑的噴涂,也可用于機械行業的零件表面油漆的噴涂。
設備環境:粉塵、易揮發有害氣體,部分成分有氨甲苯、丁酮;油漆的重要溶劑,蒸汽與空氣能形成爆炸性混合物 ,爆炸極限 2.0 %~12.0%( 體積)工廠簡稱MEK。
方案配置:
派克防爆伺服電機EX310+C3S025驅動器
派克防爆伺服電機EX430+C3S063驅動器
西門子S7-300控制器
通過DP總線實現位置、速度控制

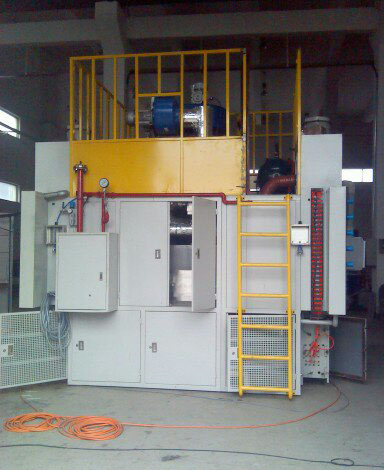

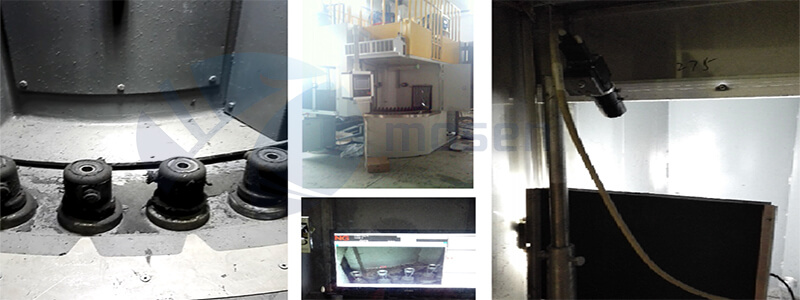

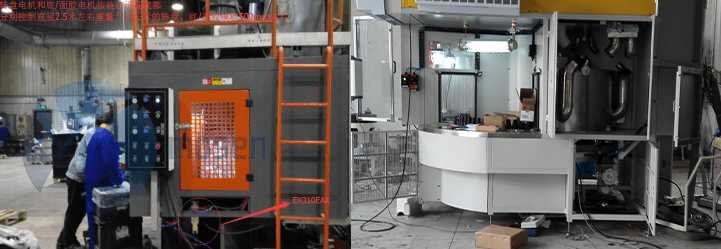

如下圖,三個防爆伺服電機分別控制自動噴膠機的轉盤運動(EX430)、底膠模組(EX310)、面膠模組(EX310)。 根據工藝要求轉盤帶汽車零部件做90°/270°連續定位、手動定位等。底膠模組、面膠模組帶著噴頭反復上下運動/手動,使噴出的膠能均勻的附著在零件上。設備帶視覺系統,對噴膠不合格的零件自動檢出,繼續加工。
