大功率高速伺服電機用于發動機xxx動態加壓實驗（流體）
發布時間：2018-08-20
作者來源：摩森機電
瀏覽量：4332
應用設備：發動機xxx動態加壓實驗（流體）
方案要求：
高速伺服電機額定功率25KW,在10000r/min轉速內。27n.m S6曲線連續；
在12000rpm 20N.M連續運行。
在25000rpm 9n.m連續運行。
穩態速度精度：0.1rpm%
響應： 高頻正反沖擊;
帶載條件下（軸端轉動慣量J=負載慣量為4kg/cm2，負載扭矩5N.M) 下加減速性能：0-1000rpm加速時間≯40ms，1000rpm-0減速時間≯40ms， 再由0- -1000rpm加速時間≯40ms -1000RPM-0減速時間≯40ms 滿足帶載正反沖擊頻率大于6HZ.
過載能力：150%額定下扭矩1min 周期10MIN；
穩態震動：不大于4.5mm/s
動態震動：不大于7.7mm/s

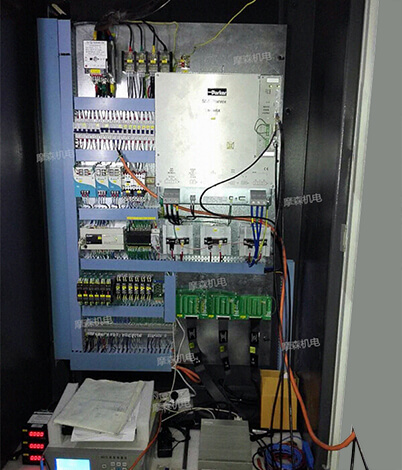

方案配置：
派克大功率高轉速伺服電機：MGV635
派克驅動器：DPD17150
派克驅動器軟件：PMEMCD
